Informazioni di Base.
Model No.
DN100
Elongazione
≥35
Lunghezza
Lunghezza personalizzata
Diametro esterno
63 mm-530 mm
Programma
GB13296, GB5310, GB6479
forza di trazione
≥300
Spessore del muro
Programma 40
peso
5
garanzia
1 anno
punti di forza per la vendita
elevato livello di sicurezza
servizio
oem, odm
pressione di esercizio massima (mpa)
3.2 mpa
pressione di esercizio
in base alle esigenze dell′utente (≤3.2mpa)
intervallo di temperatura
astm, gb, api, din, jis, asme
medio
-196ºc
liquido condotto
lh2
materiale
us304
struttura del tubo
struttura multistrato ad alto vuoto
pressione interstrato
<0,004pa
resistenza interna del tubo
in base alla pressione di esercizio
tenuta stagna
in base alla pressione di esercizio
Pacchetto di Trasporto
custodia in legno
Marchio
gruppo wobo
Origine
Repubblica Popolare Cinese
Codice SA
7306400000
Capacità di Produzione
90000m/mese
Descrizione del Prodotto
Conduttura di trasporto dell'idrogeno liquido
L'idrogeno liquido e le attrezzature di ricerca che operano in campi di temperatura dell'idrogeno liquido sono sempre più utilizzati in campi ad alta tecnologia. Man mano che cresce la domanda di riempimento e trasporto di idrogeno liquido tra vari sistemi, come autocisterne a idrogeno, matracci Dewar, sistemi di affidabilità e altri dispositivi a idrogeno liquido, la nostra azienda offre tubazioni e tubi personalizzati per il trasporto di idrogeno liquido. Questi sistemi sono semplici, affidabili e sono caratterizzati da un eccellente isolamento termico. Forniamo soluzioni personalizzate per adattarsi a vari raccordi standard e non standard, nonché a diversi marchi di connettori per tubazioni a idrogeno, per soddisfare le specifiche esigenze di trasporto dei nostri clienti. Le nostre tubazioni di trasporto a idrogeno liquido sono disponibili in una gamma di diametri interni da 1/8" a 2", con lunghezze fino a 30 metri.
·Personalizzazione versatile: Le tubazioni possono essere personalizzate per adattarsi a un'ampia gamma di specifiche, marchi e connettori, garantendo un'integrazione perfetta con vari sistemi.
·Sistema integrato: Le caratteristiche includono valvole di chiusura del vuoto, tubi rigidi per vuoto e tubi flessibili per vuoto, tutti progettati per prevenire perdite a freddo e mantenere l'integrità del sistema.
·Isolamento avanzato: Utilizza un isolamento composito ad alto vuoto per garantire prestazioni termiche superiori e mantenere basse temperature.
·Materiali non magnetici: Realizzati in acciaio inox non magnetico 304/316, adatti per applicazioni sensibili.
·Leggero e resistente: Progettato per essere leggero per una maggiore facilità d'uso e per garantire al contempo una lunga durata e un'affidabilità a lungo termine.
Dimensioni del tubo dell'idrogeno liquido
| Modello | Diam. Interno | Diam. Esterno | Pressione di esercizio | Temp | Medio | Materiale | Struttura | Vuoto | Velocità di perdita del vuoto |
| DN10 | Ø14 | Ø63 | PN1.6 | -270ºC | LH2 | US304 | Isolamento multistrato ad alto vuoto | <0,004pa | <2*10-10Pa·L/S. |
| DN15 | Ø20 | Ø76 | PN1.6 | ||||||
| DN20 | Ø25 | Ø89 | PN1.6 | ||||||
| DN25 | Ø32 | Ø89 | PN1.6 | ||||||
| DN32 | Ø38 | Ø102 | PN1.6 | ||||||
| DN40 | Ø45 | Ø108 | PN1.6 | ||||||
| DN50 | Ø57 | Ø114 | PN1.6 | ||||||
| DN65 | Ø76 | Ø133 | PN1.6 | ||||||
| DN80 | Ø89 | Ø159 | PN1.6 | ||||||
| DN100(1) | Ø108 | Ø168 | PN1.6 | ||||||
| DN100(2) | Ø108 | Ø219 | PN1.6 | ||||||
| DN125 | Ø133 | Ø219 | PN1.6 | ||||||
| DN150 (1) | Ø159 | Ø219 | PN1.6 | ||||||
| DN150 (2) | Ø159 | Ø273 | PN1.6 | ||||||
| DN200 | Ø219 | Ø325 | PN1.6 | ||||||
| DN250 | Ø273 | Ø408 | PN1.6 | ||||||
| DN300 | Ø325 | Ø426 | PN1.6 | ||||||
| DN350 | Ø377 | Ø508 | PN1.6 | ||||||
| DN400 | Ø426 | Ø530 | PN1.6 |
Dimensioni tubo flessibile idrogeno liquido
| Specifiche tubo(mm) | Diametro interno | DN10 | DN15 | DN20 | DN25 | DN40 | DN50 | DN80 | DN100 |
| Tubo interno | Φ10 | Φ15 | Φ20 | Φ25 | Φ40 | Φ50 | Φ80 | Φ100 | |
| Tubo esterno | Φ34 | Φ40 | Φ52 | Φ64 | Φ84 | Φ104 | Φ150 | Φ185 | |
| Pressione di esercizio | In base alle esigenze dell'utente (≤3.2 MPa) | ||||||||
| Intervallo di temperatura | '-196ºC | ||||||||
| Liquido condotto | LH2 | ||||||||
| Materiale | US304 | ||||||||
| Struttura del tubo | Struttura di isolamento a mulitlayer ad alto vuoto | ||||||||
| Pressione interstrato | <0,004 Pa | ||||||||
| Portata di perdita depressione tubo | <2*10-10PaL/S | ||||||||
| Resistenza interna del tubo | in base alla pressione di esercizio | ||||||||
| tenuta stagna | in base alla pressione di esercizio | ||||||||
| Base di progettazione | 1.secondo le norme nazionali pertinenti e le norme Q/xT01-2008 2. Secondo l'utente, fornire una disposizione del sistema di tubazioni per liquidi a bassa temperatura | ||||||||

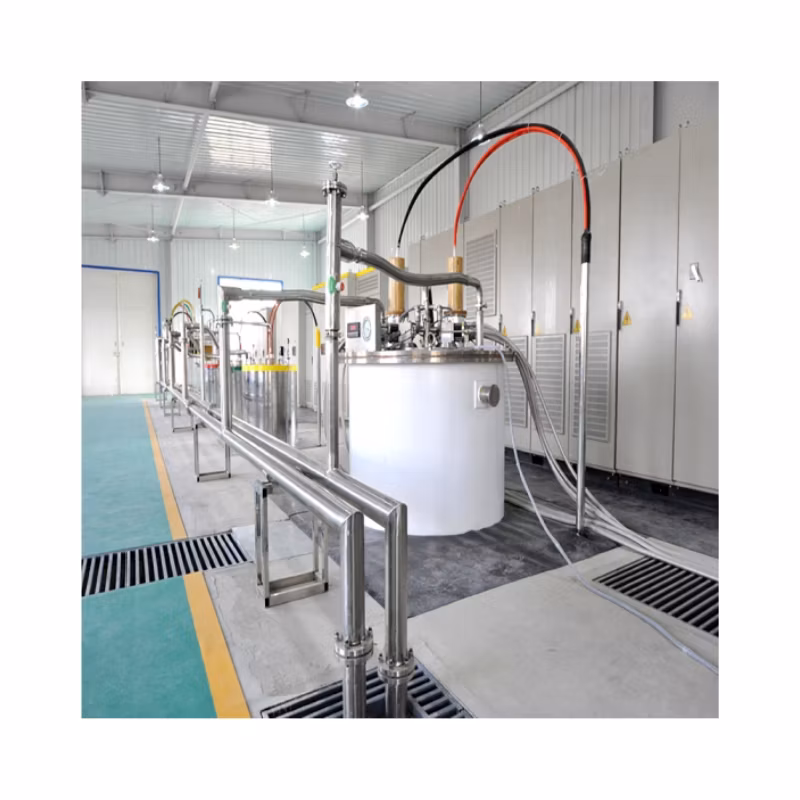

Condutture di trasferimento liquidi e condutture di riempimento e condutture di collegamento in autocisterna E spine per tubi di prolunga e adattatori
Unità di liquefazione gas Impianto di generazione di liquidi Serbatoio criogenico per la conservazione di liquidi
I prodotti di Wobo coprono i settori della nuova energia, dell'energia, della metallurgia, petrolchimica, dell'elettronica, cibo, macchinari, materiali da costruzione, medicina, nuovi materiali, petrolchimico, fibra chimica, trattamento termico, vetro, difesa nazionale e aerospaziale, e sono venduti a più di 100 paesi e regioni. Ci impegniamo a fornire prodotti con la massima qualità e servizio, e completi con i più alti standard. Tutti i nostri prodotti sono stati sottoposti a rigorosi test, e ora abbiamo ottenuto CE,ISO,ASME . Il nostro obiettivo è il 100% di soddisfazione del cliente, forniremo prodotti di alta qualità e servizi a valore aggiunto.
